기계공학 - 급수관경 결정법

 1 . 급수관경 결정



①  급수전은 수압, 사용방법에 따라 사용

수량이 달라지고 급수관경의 결정은 이들

조건을 충분히 고려하여야 한다.

②  급수 관경은 최소한의 배관 시설로서

목적하는 수압과 수량을 급수할  수 있도

록 결정 되어야 한다.

③ 급수관경 결정법에는 용도에 따라 위생

기구별 접속관경, 균등법에 의한 관경 결

정, 마찰저항선도에 의한 방법 등이 적용

된다.



 2 . 위생기구별 접속관경



급수관 최말단이 기구 접관경은 각 기구별

로 결정되며 세면기, 소변기, 양변기등은

15A, 대변기(플래시밸브형) 25A 등으로 결

정한다.





 3 . 균등관표 이용법

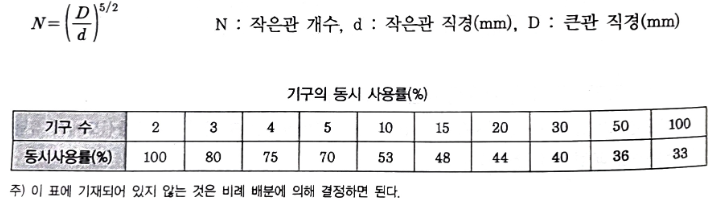

급수관 같이 간단한 배관 관경 결정에 사용

하는 방법으로 이론적으로 아래식을 이용하

나 도표화하면 균등표와 같다.

 4 .  마찰저항선도에 의한 방법

       (급수부하 단위 이용법)



1) 관경 설계 순서

급수부하단위  ㅡ> 동시 사용량 계산 ㅡ>

허용마찰 손실수두 계산(동수 구배) ㅡ>

마찰저항 선도에 의한 관경 결정

① 구하고자 하는 관로의 동 사용 유량(순간

최대유량)을 구하는데 보통 기구 급수 부하

단위법을 이용한다.

ⓐ 기구 급수 부하 단위법 : 세면기의 급수

부하를 FU = 1로 하여 각종 위생기구의 급수

부하를 단위화해 그 합계로부터 동 사용유량

선도에서 동시 사용유량을 구한다.

ⓑ 물 사용시간 비율과 기구 급수 부하 단위

에 의한 방법으로 구한다.

ⓒ 기구이용으로부터  예상법 : 동시 사용 기

구수로부터 동시 사용량을 구한다.

②  관로의 상당장 계산

직선배관 길이와  국부저항의 합계로서 보통

직선배관 길이의 2배 정도 산정한다.

③ 허용마찰 손실 수두 계산

R = 허용손실수두/ 전관로 상당장

ⓐ 허용손실수두 = 정수압 - 기구 필요압력

ⓑ 전관로 상당장 = 직관길이 + 국부저항 상

당장

④ 유량선도에 사용유량, 허용마찰손실수두

로부터 관경 결정(유속은 1.5 m/s이내)하고

각 구간 마찰손실 합계를 구하여 허용손실

수두와 비교하여 검산한다.

2) 동시 사용량 계산

동시 사용률관 같은 의미이며 급수 부하단

위(FU) 구한 다음 그래프에서 동시 사용량

을 구한다.
